P-1000は超望遠撮影が出来るのに、1cmまで寄ったマクロ撮影が出来ます。

　しかし、1cmまで寄ると光が被写体に当たらなくて黒く写ってしまいます。

　脇から光を当てると、片側しか光が当たらないので、レンズ周りに着けるリングライトを購入しようかと思った。

　ネットで調べると4000円くらい売っている。しかしレビューを見ると使えない等書かれていたりする。

　ならば手持の機器を使って作ることに。

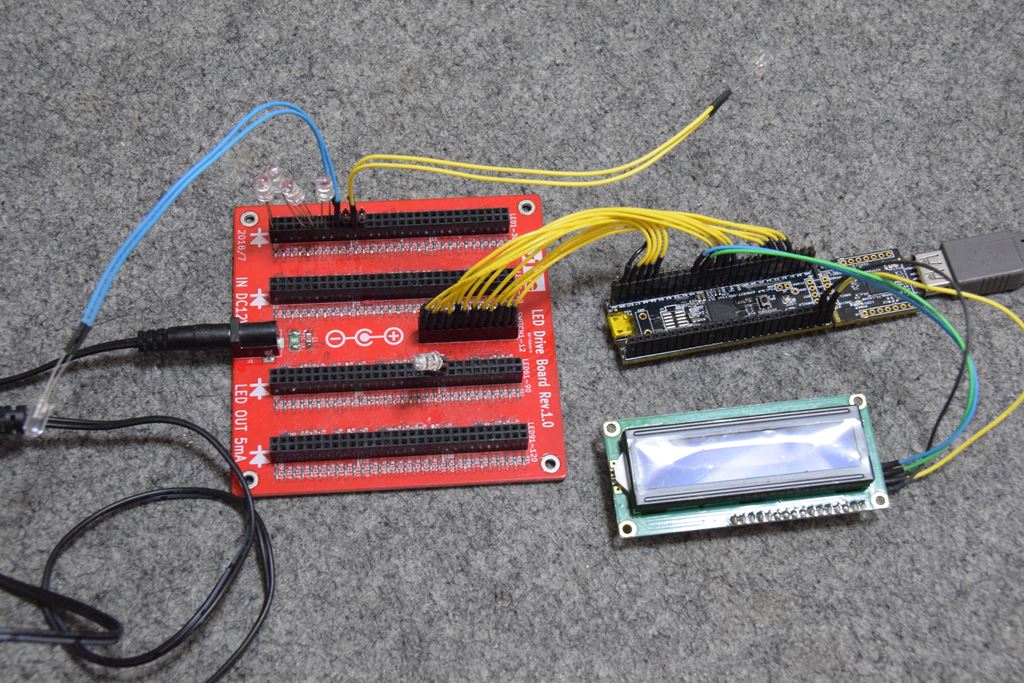

　CYPRESS製のPSoC5のPrototyping KitとP's Tec製のLEDドライブボードを使えば作れそう。

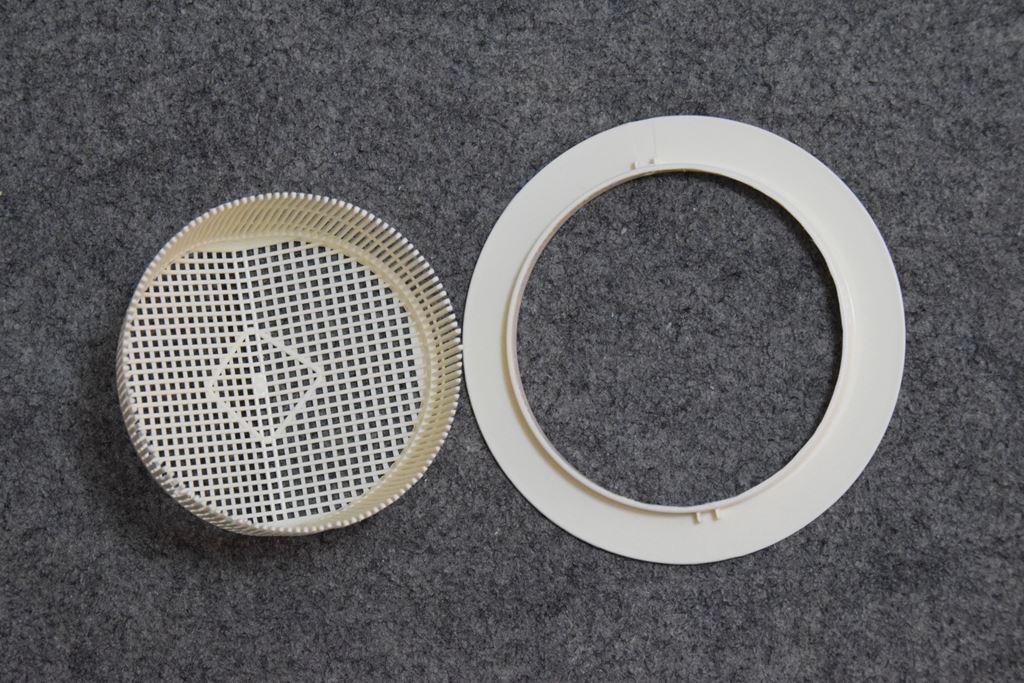

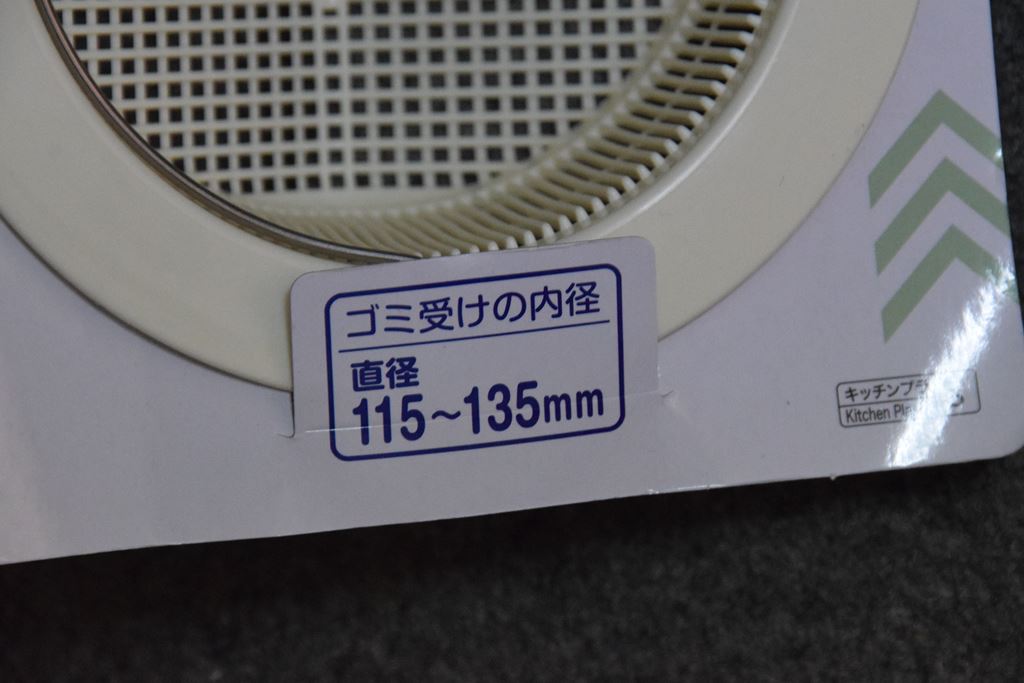

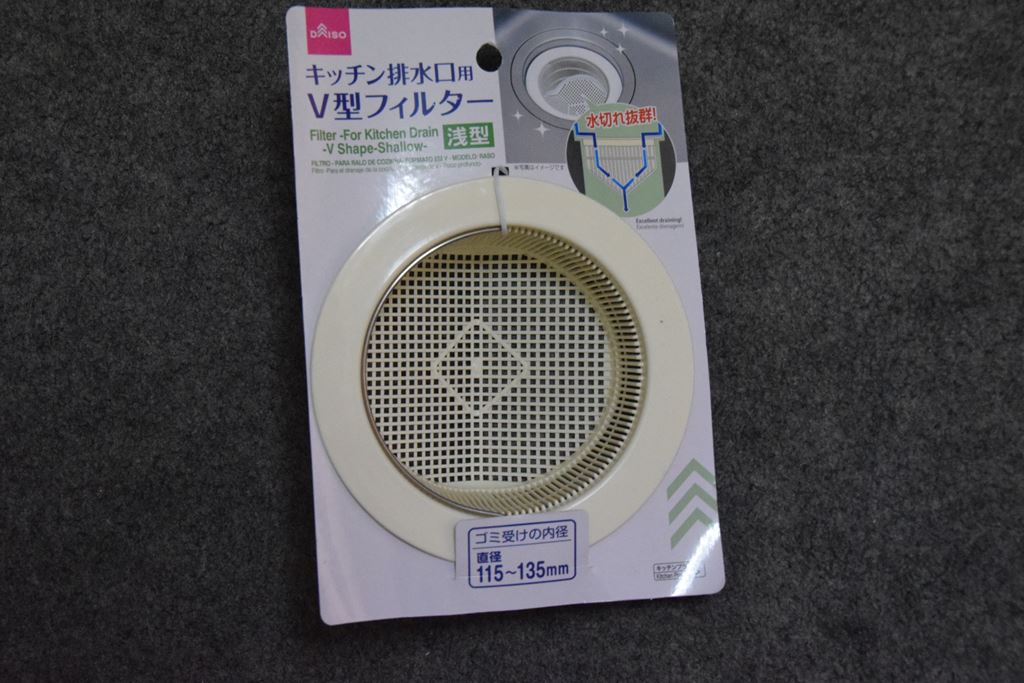

　足りない物を購入。レンズ周りにLEDを着けるために100円ショップで探したら、排水溝用フィルターが使えそう。

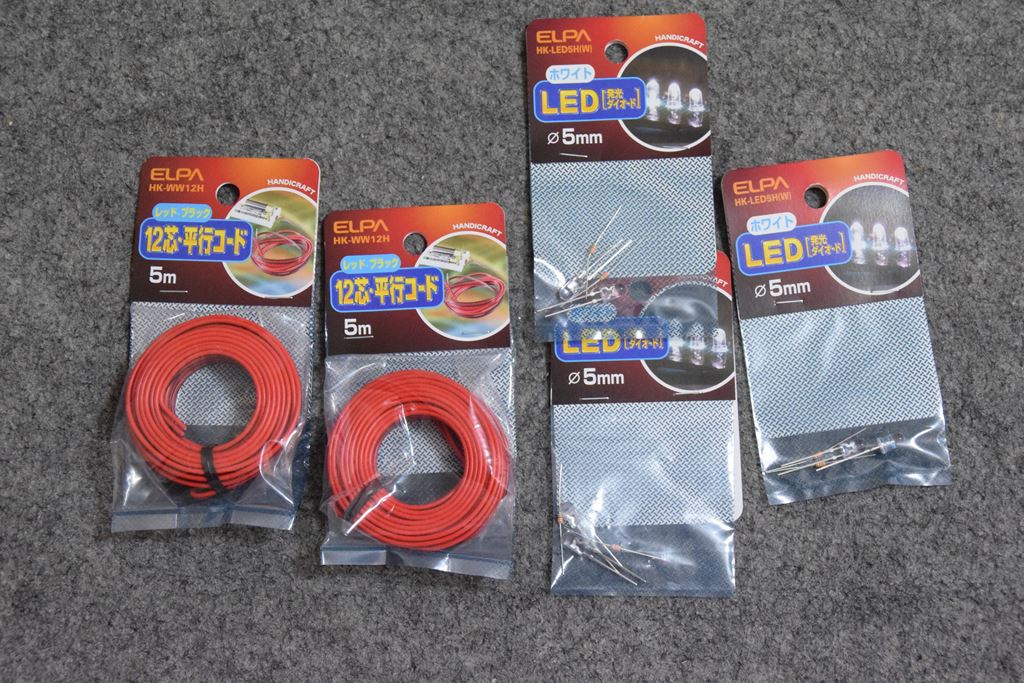

　ケーブルとLEDを購入。

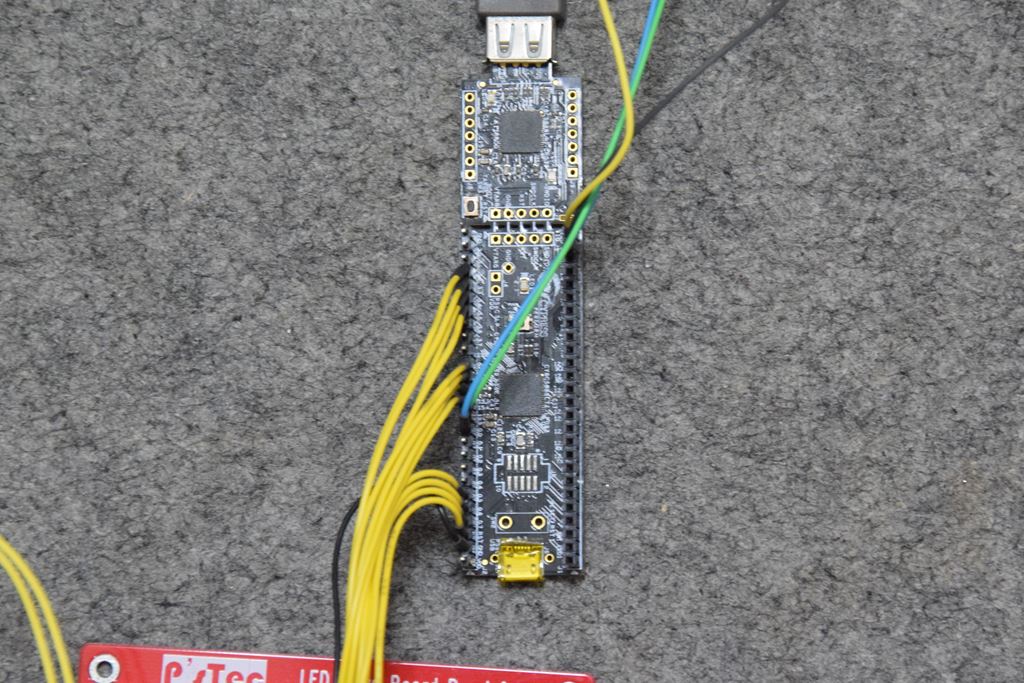

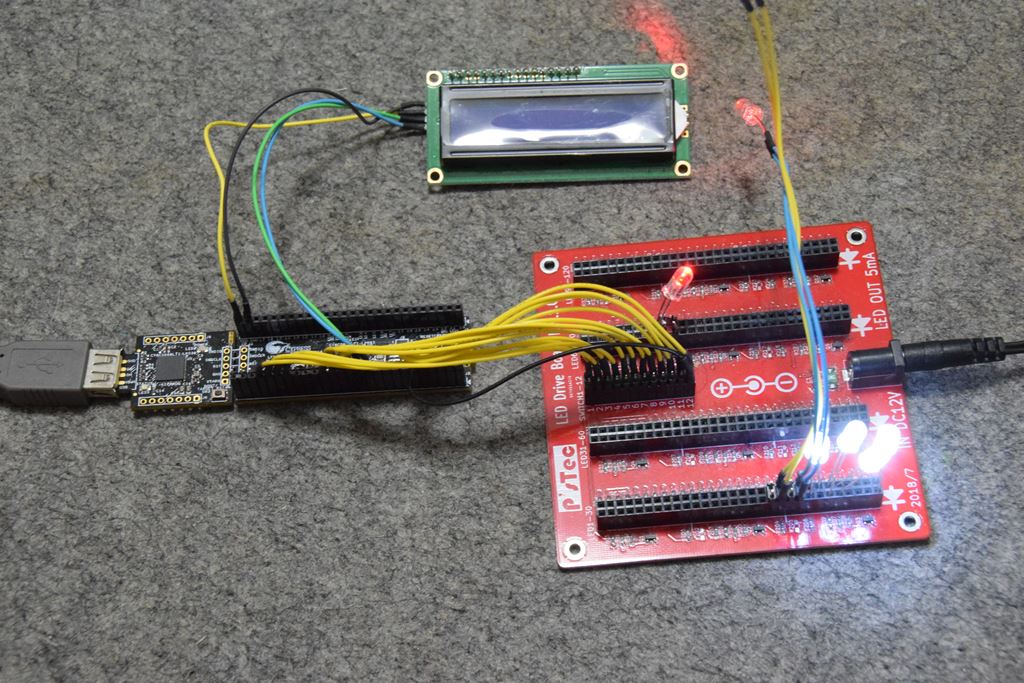

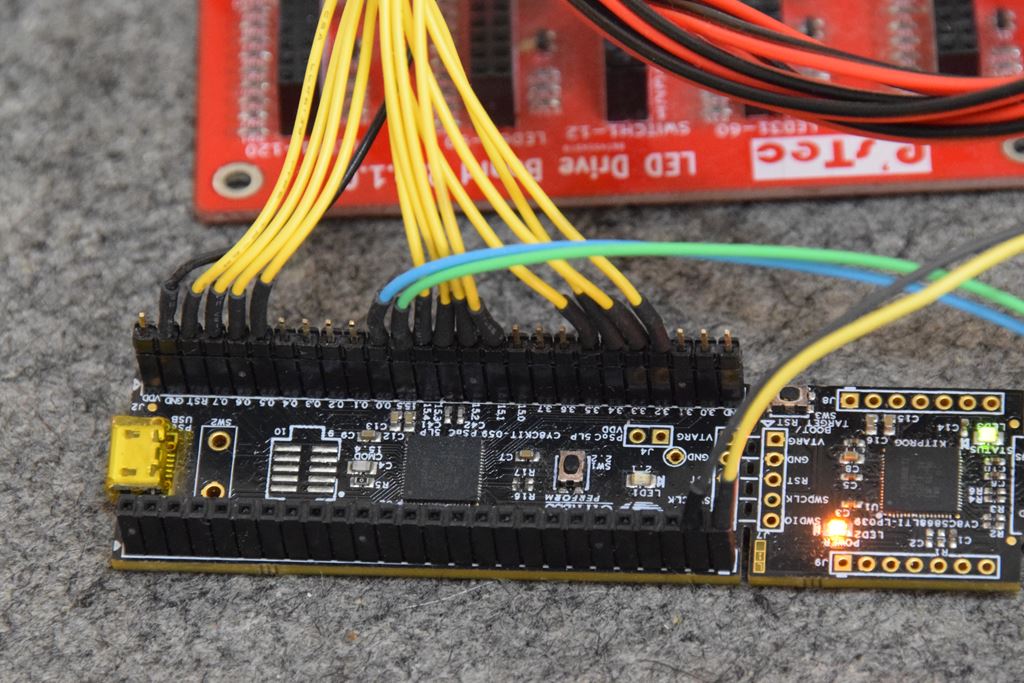

　CYPRESSのCY8CKIT-059 PSoC® 5LP Prototyping KitはPWMを使う事でLEDの明るさの調整が出来ます。

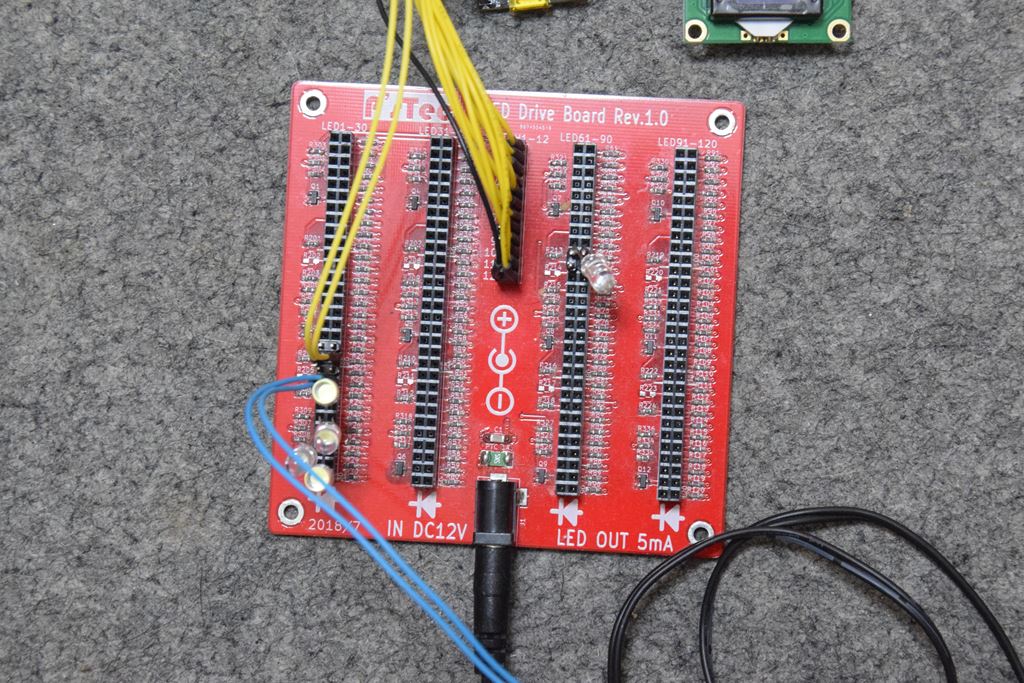

　P's Tec製のLEDドライブボードは120個までLEDが点けられる。120個も着けるのは大変なので16個にします。

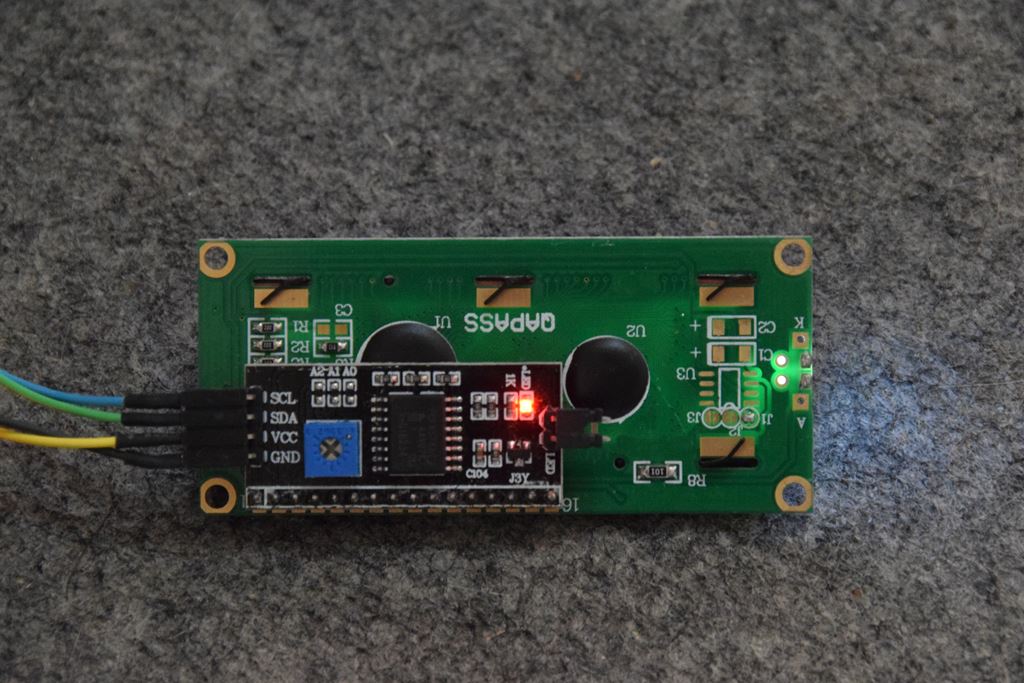

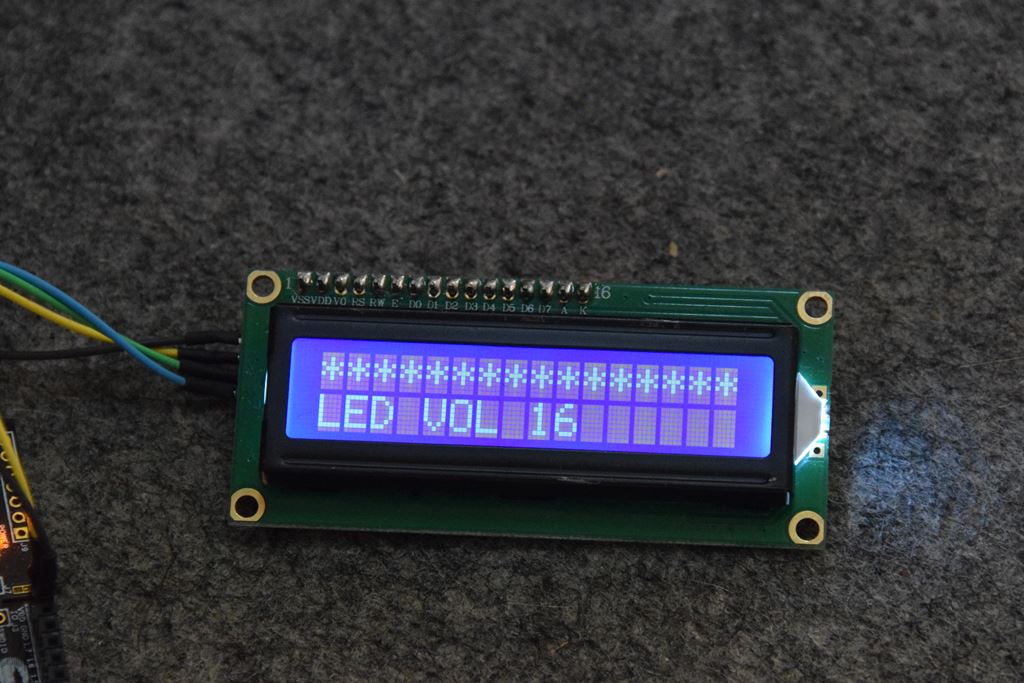

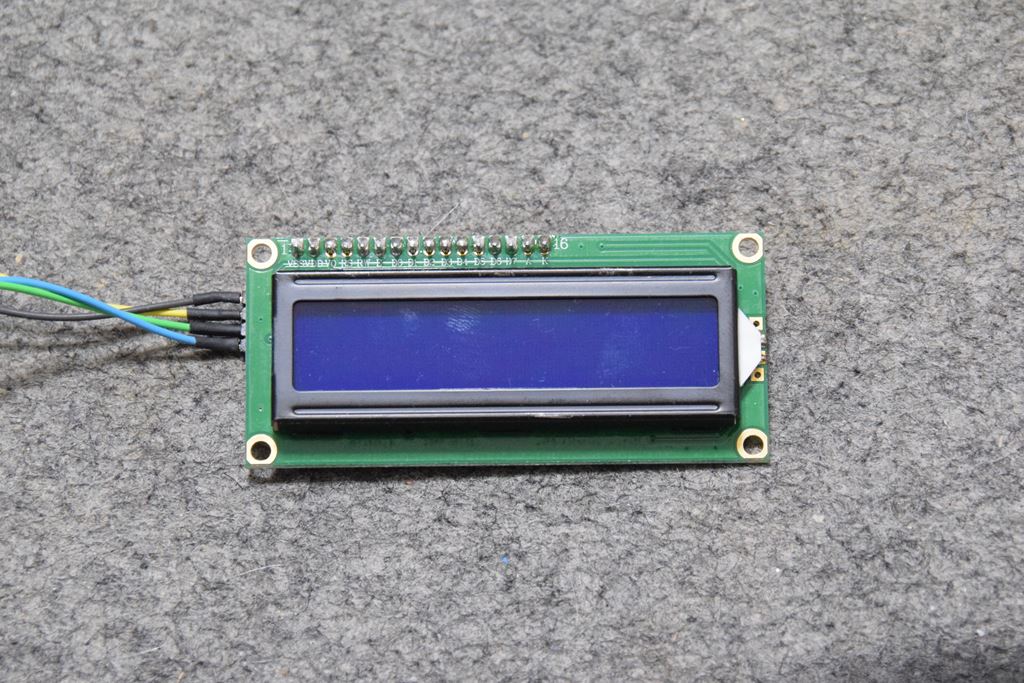

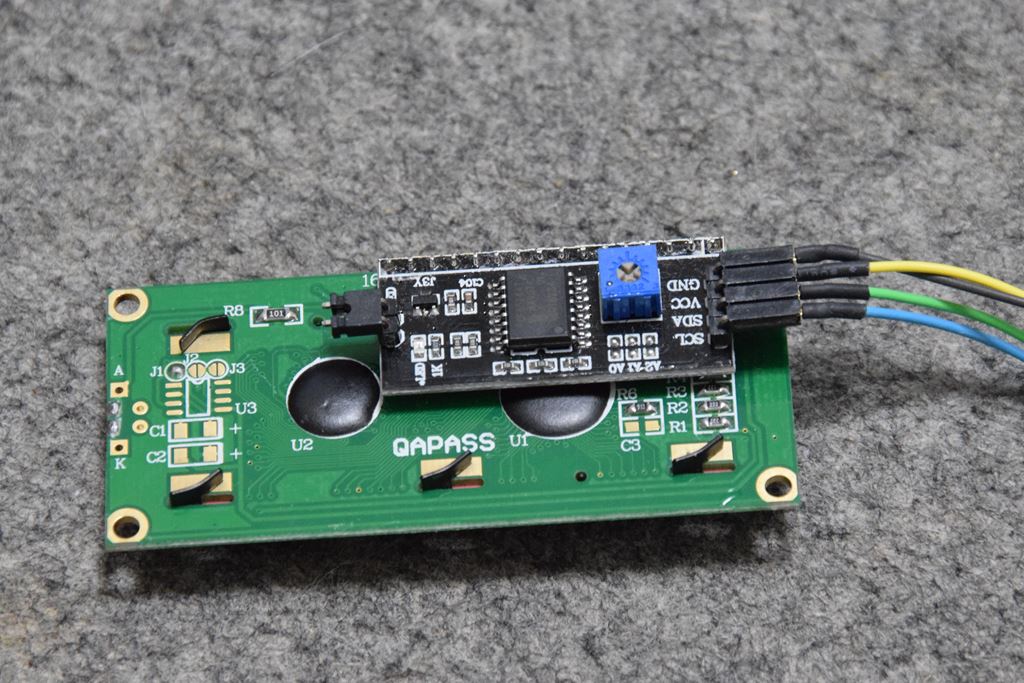

　LCDボードを付けて、現在のLEDの明るさ設定が分かる様にしています。

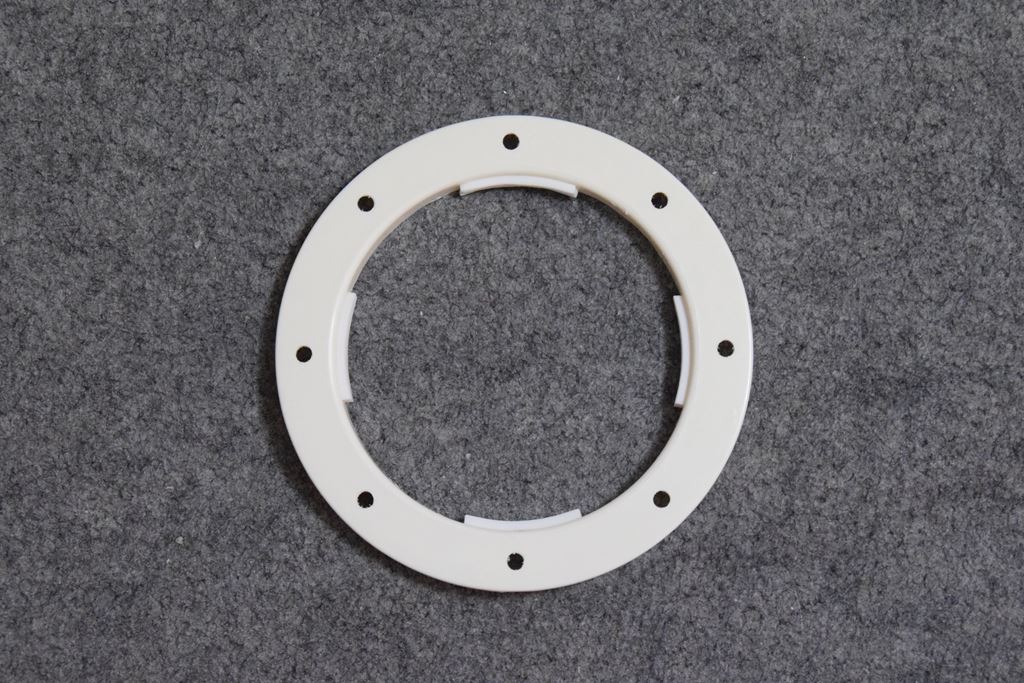

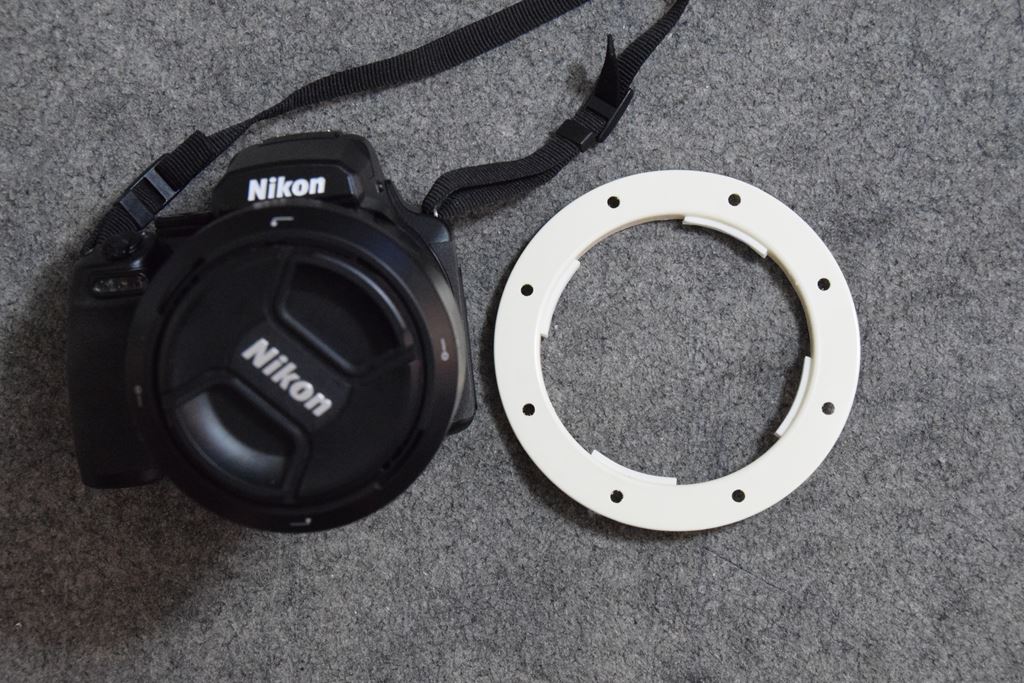

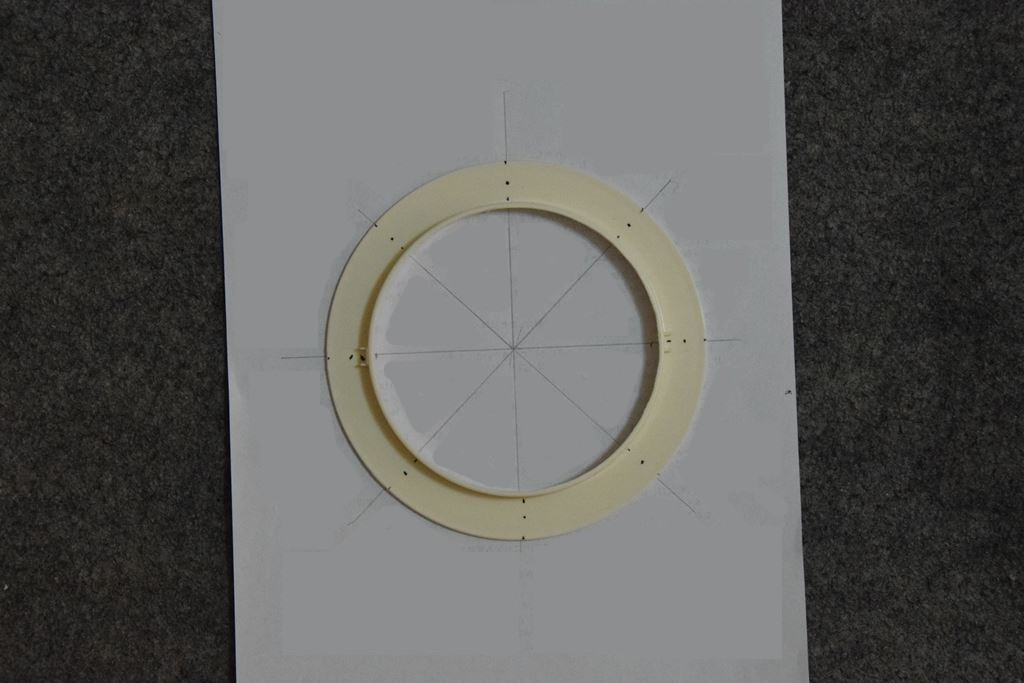

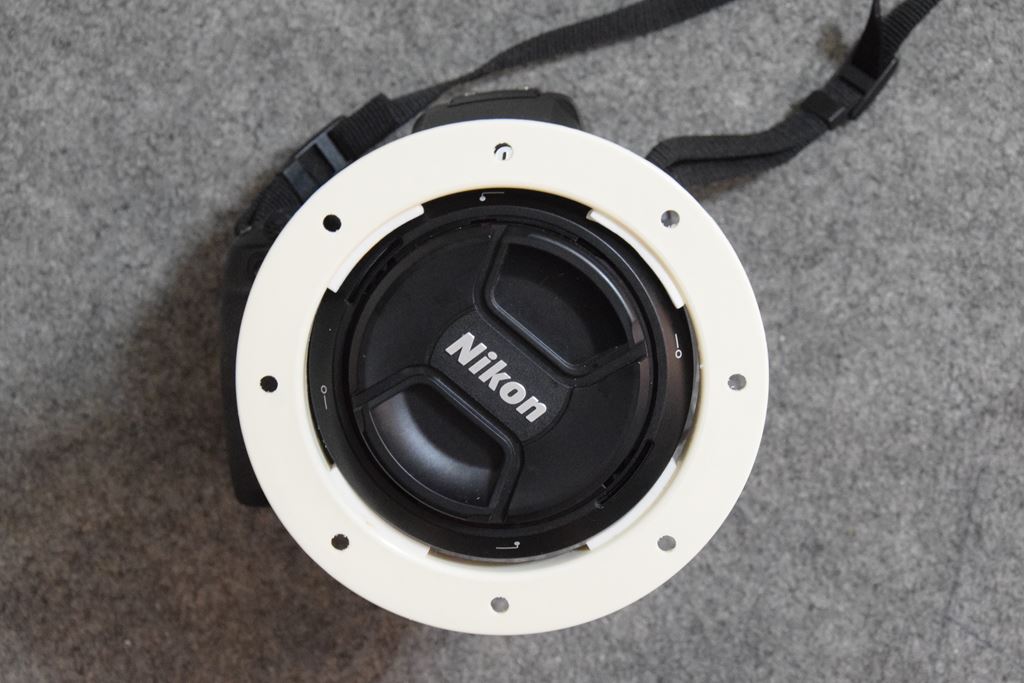

　排水溝用フィルターの枠の部分だけを切り抜きます。LEDを16個着けるための5mmφの穴を開けます。

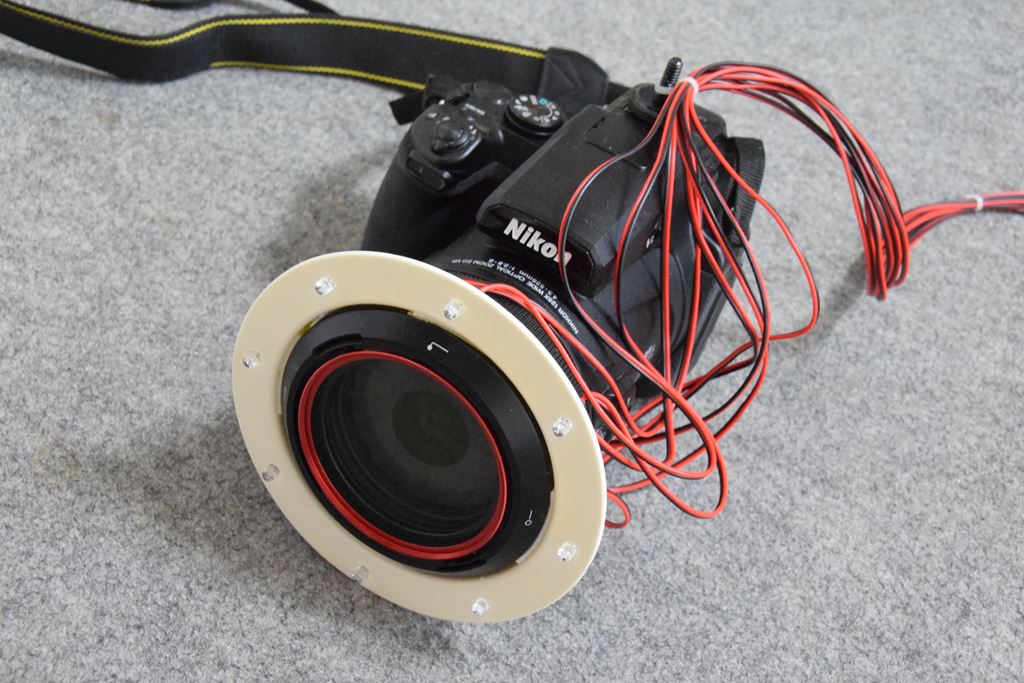

　ちょっとレンズカバーより穴が大きいので、クッション材を貼って傷防止とスペース調整の両方を兼ねています。

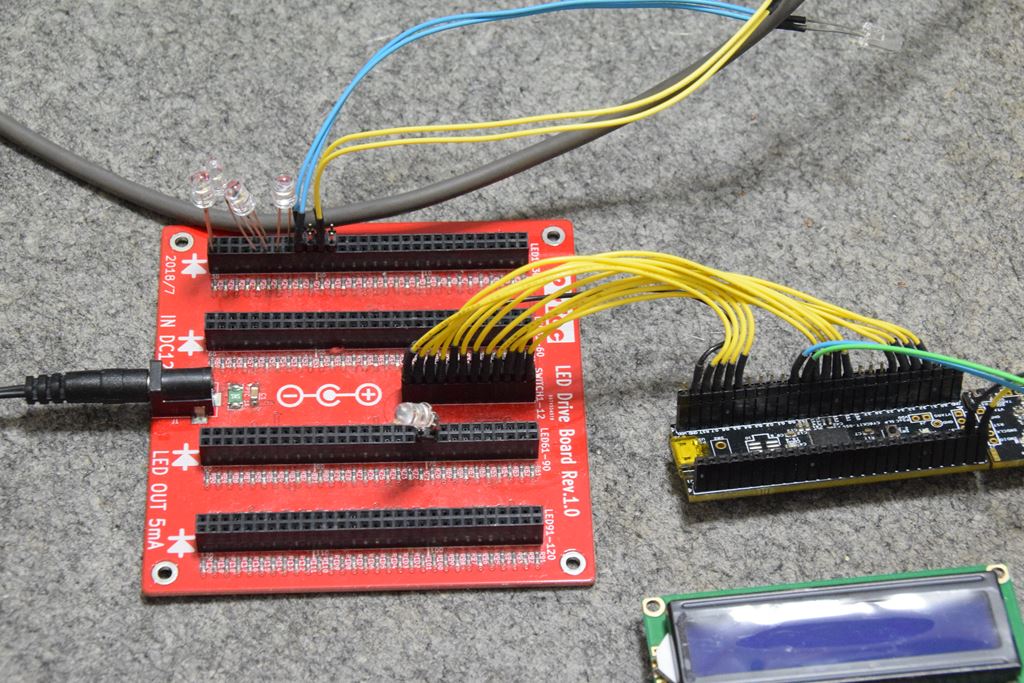

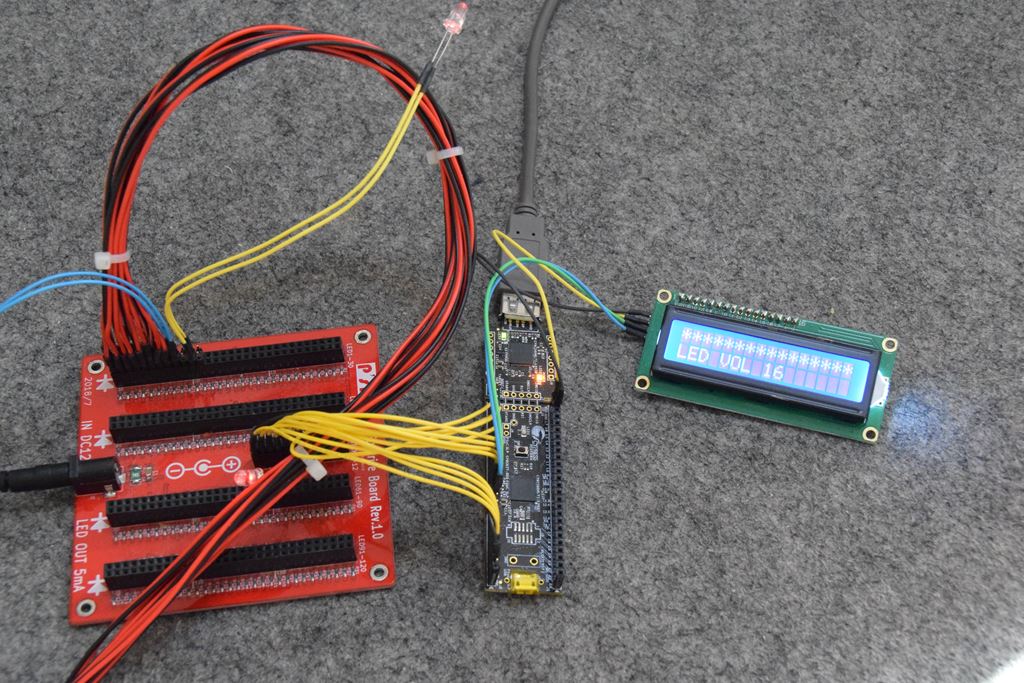

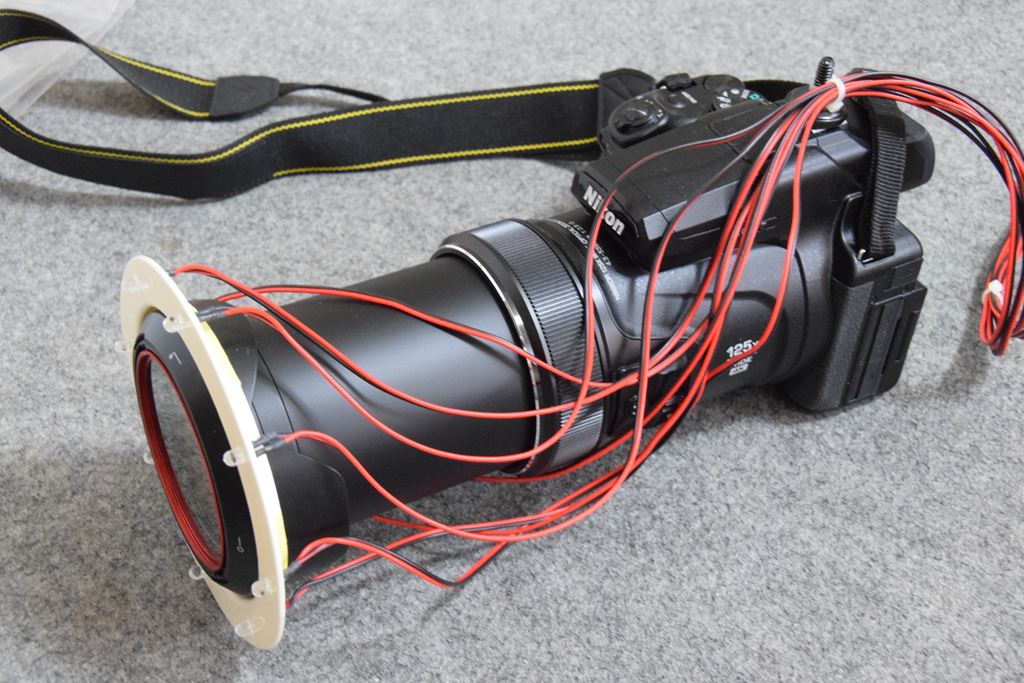

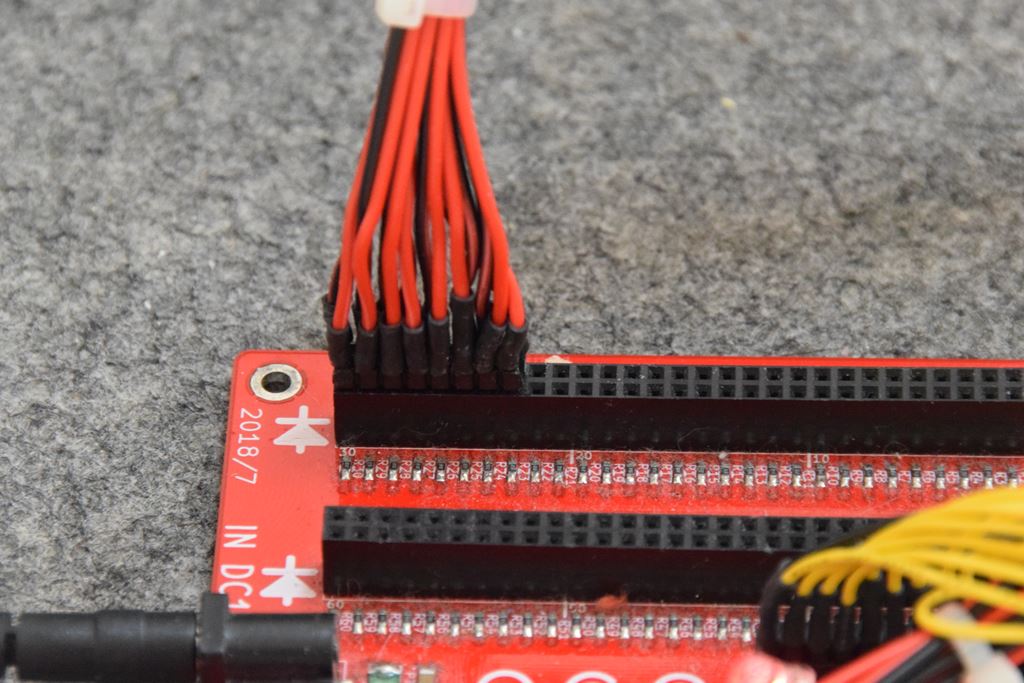

　ケーブルを配線。ズームした時用にケーブルは長めにしているので、ケーブルが乱雑に見えるけど仕方ない。

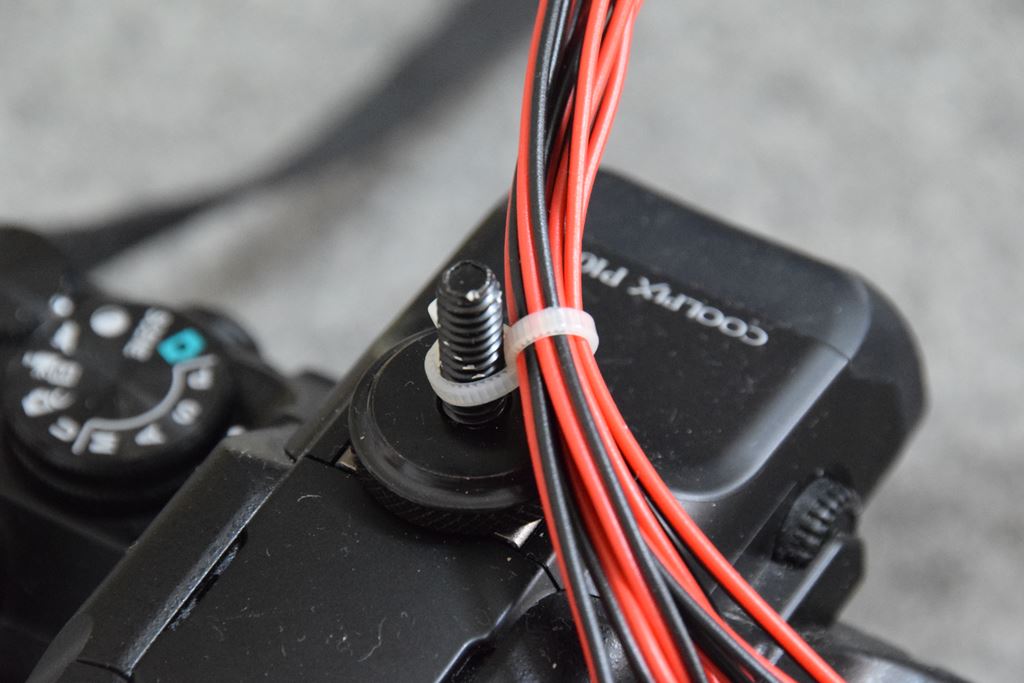

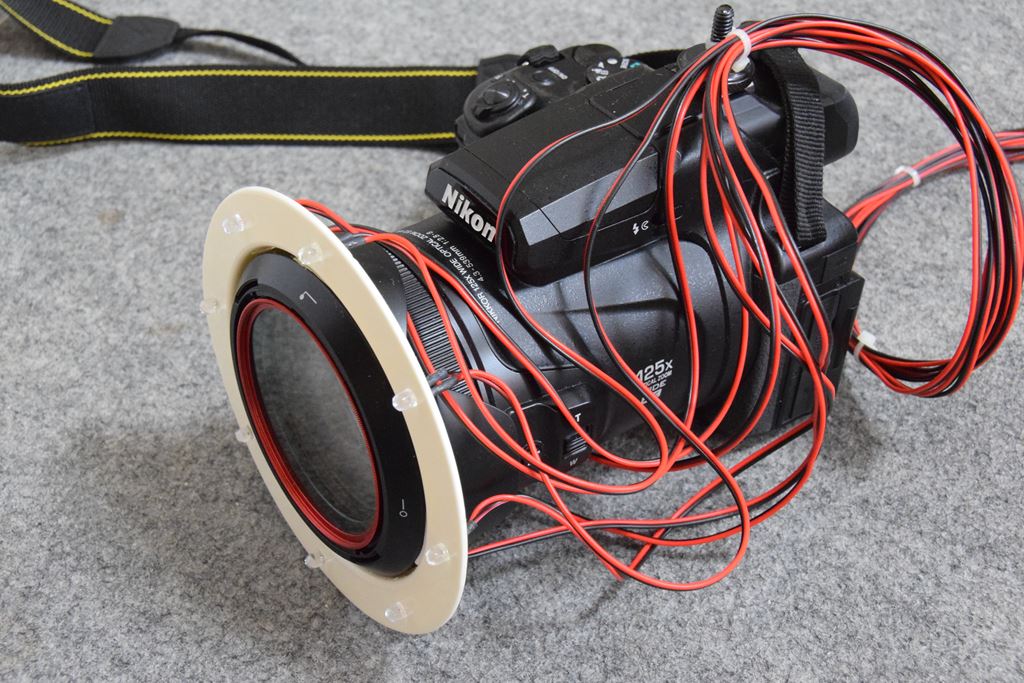

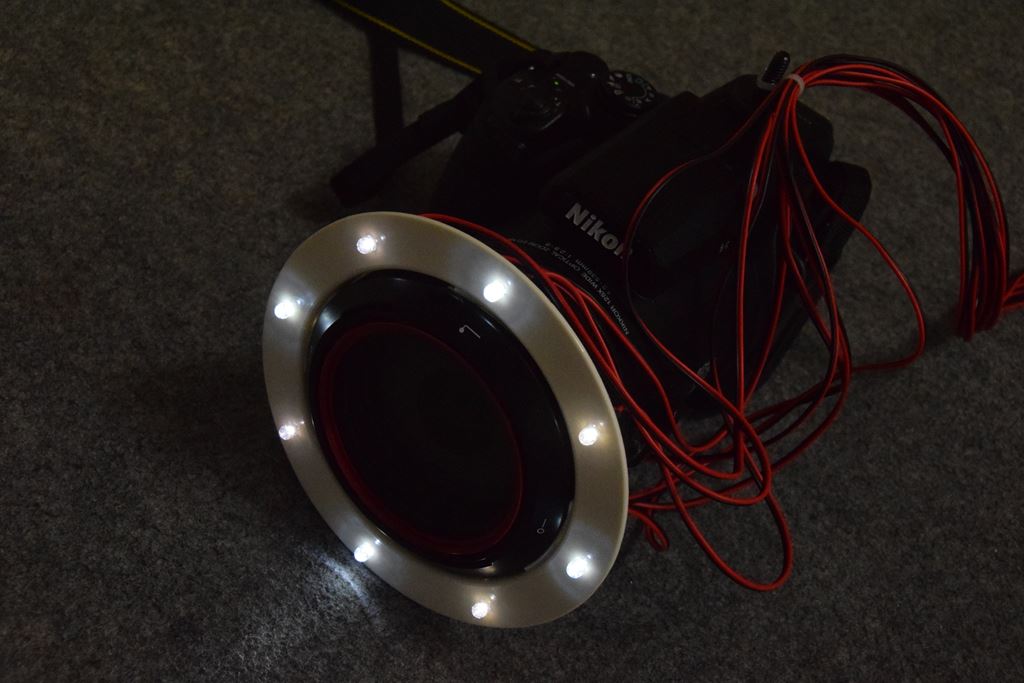

　以前ドットサイト用に買った際に余っていた、フラッシュライト用ねじにケーブルを固定します。これでライト点灯確認。

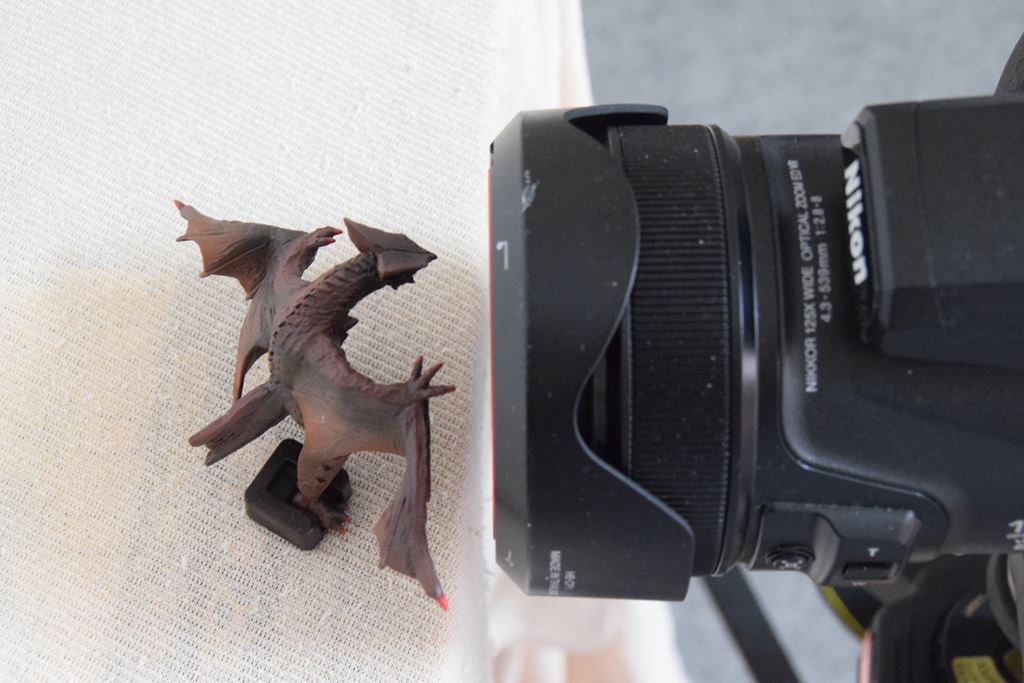

　リングライト無しで撮影です。

　光が当たらず殆ど真っ黒に写っています。

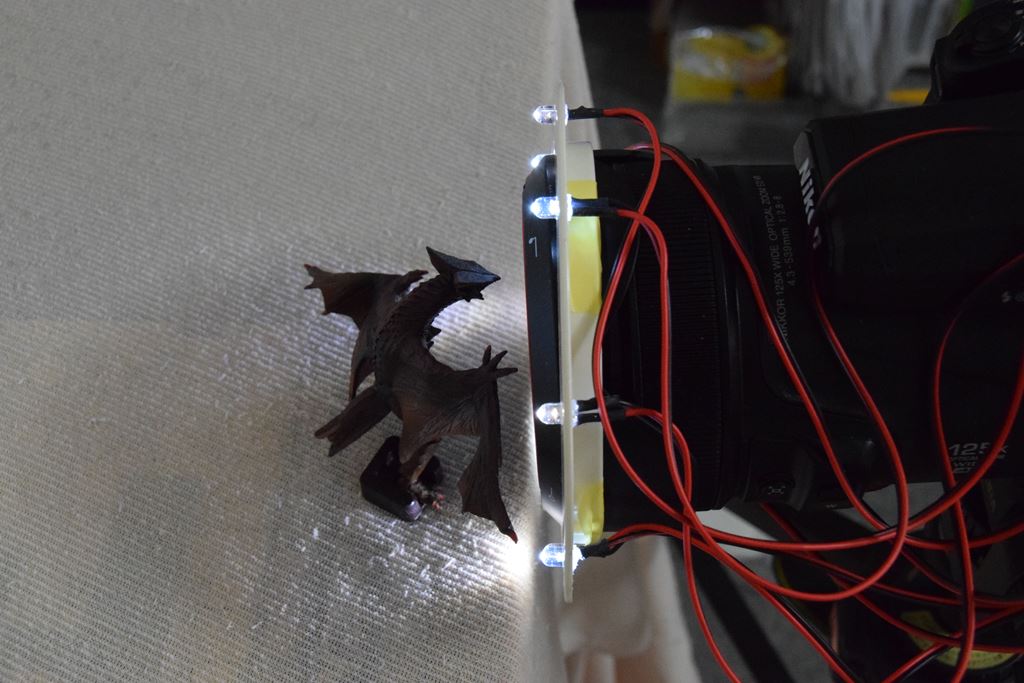

　リングライト有りで撮影です。

　LEDの明るさは9段階で変えられる様にプログラムしてあります。

　一番明るい状態から、段々暗くしています。全方向から光が当たっています。

 確かに明るくなるんだけど、なんか効果が無い感じ。

　リングライト無しとリングライト有りであまり変わらない。

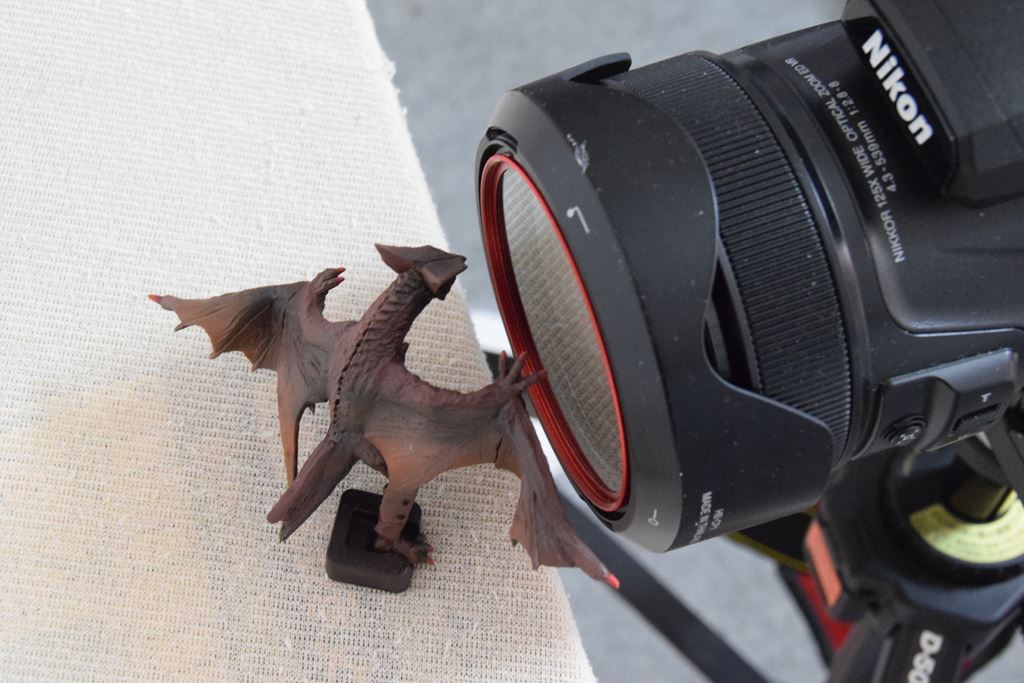

　被写体を離すとライトが良く当たる。

　模型のサイズに対してP-1000のレンズ径が大きくて、近寄ってしまうと光が当たらなくなってしまう。

　写真を撮る角度と距離合わせないとリングライトの効果が出ない。

 16段階で変えられる様にプログラムを変更。

　リングライト無しで撮影です。無いと真っ黒。

　リングライト有りで撮影です。LEDの光が当たる場所と当たらない場所で差が出る。

　結論とするともっとレンズ径の小さいカメラで、レンズ周りに全部LEDが並ぶリングライトを作るといいと思います。

作成したプログラム:PSoC_5LP_Blinking_PsTecLEDboard_LCD_ringlight.zip

　PIN設定
　プッシュSW P2[2]
　
　LCD
　LCDボード-PSoc5
　SCL-------P0[0]
　SDA-------P15[5]
　VOC-------VDD
　GND-------GND
　
　LED
　PSoc5 LED DRIVER board
　P0[5]-----SWITCH19
　P0[6]-----SWITCH110
　P0[7]-----SWITCH111
　P1[2]-----SWITCH112
　P15[1]----SWITCH15
　P15[2]----SWITCH16
　P15[3]----SWITCH17
　P15[4]----SWITCH18
　P3[2]-----SWITCH11
　P3[3]-----SWITCH12
　P3[4]-----SWITCH13
　P3[5]-----SWITCH14
　GND-------GND
　本プログラム及びTopDesingncyschはLED DRIVER boardの120ポート全部に同じ出力をします。
　LEDはLED DRIVER boardの何処に繋いでもいいように作っています。

 ２０２１／９／１９ 更新
